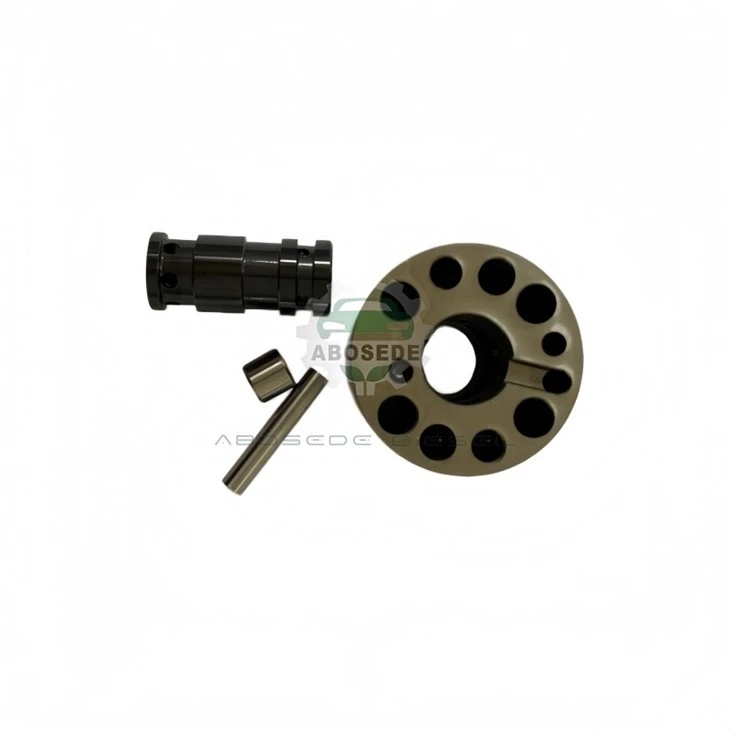

CAT C-9 Slide Valve – Micro-Motion Metronome Of HEUI Oil Routing

I HEUI-arkitekturen (Hydraulically actuated Electronically controlled Unit Injector) fokuserer de fleste diskussioner på solenoider, dyser og forstærker stempler. Alligevel er den ubesungne orkestrator af olie-flow timingskydeventil-en præcisionsslebet spole, der omsætter pilotolietrykket til en lineær forskydning, der omdirigerer højtryksaktiveringsolie fra skinnen til forstærkerkammeret. I modsætning til en simpel tallerken- eller kontraventil, åbner eller lukker skydeventilen ikke blot; detmeterolievolumen ved at variere dens landoverlapning, hvilket effektivt kontrollerer hastigheden af ​​trykstigningen inde i injektoren. Denne hastighedsformende funktion er det, der gør det muligt for C-9-motoren at opnå de multiple indsprøjtningshændelser (pilot, hoved, stolpe), der kræves for ren forbrænding og stille drift.

De syv varenumre, der er valideret for denne komponent-235‑9649, 172‑5780, 188‑8739, 217‑2570, 235‑2888, 236‑0962, og den renoverede10R‑7224-spor en kontinuerlig forfining af glideafstand og overflademetallurgi. Disse tal er ikke udskiftelige tilfældigt; hver repræsenterer en specifik landbredde og affasningsgeometri, der påvirker ventilens flowkoefficient. At forstå denne udvikling er nøglen til at vælge den rigtige erstatning for dit specifikke C-9-serienummer.

Skydeventilens kerneydelsesmetrik er densspolerejse-den lineære afstand, det indre stempel bevæger sig fra helt lukket til helt åbent. For C-9 familien er denne rejse stramt holdt kl0,48 ± 0,02 mm. Selv en afvigelse på 0,05 mm ændrer åbningsarealet med næsten 15 %, hvilket direkte påvirker den tid, der kræves til at opbygge injektionstrykket. Denne vandring er styret af pilotolietrykket, der virker på den ene ende af spolen, modvirket af en kalibreret fjeder. Det resulterendeland overlapning-den aksiale afstand, hvor spolen lander, dækker olieportene-bestemmer ventilens dødbånd. Tidligere varianter som172‑5780og188‑8739har et bredere overlap (0,08 mm), hvilket skaber en blødere respons, der reducerer støj ved tomgang, men forsinker trykopbygningen med omkring 0,3 ms. Især senere enheder235‑9649og10R‑7224, reduceret dette overlap til0,055 mm, der opnår en hurtigere stigetid, samtidig med at stabil tomgangskvalitet opretholdes gennem forbedret pilotfjederlinearitet.

Bænktest, der sammenligner236‑0962(overlapning 0,06 mm) mod10R‑7224(overlapning 0,055 mm) viser, at den renoverede ventil leverer en 9 % kortere forsinkelse af påfyldning til brand ved 2.200 RPM. Dette oversættes til mere præcis timing efter indsprøjtning, hvilket reducerer soddannelsen med op til 12 % under tung belastning. Hurtigere reaktion kommer dog med en afvejning: snævrere afstande kræver strengere olierenhed. Skydeventilens spole-til-boring spillerum, typisk3,5-4,5 mikron, er en af ​​de tætteste pasformer i hele brændstofsystemet. Forurenende stoffer, der er større end 2 mikron, kan forårsage "hang-up"-en tilstand, hvor spolen sætter sig fast et øjeblik, hvilket giver uregelmæssige indsprøjtningsvarigheder, der udløser cylinderbidragsfejl.

Den medfølgende udvekslingsliste repræsenterer en tydelig kronologisk og funktionel progression. Vi har organiseret dem i tre niveauer:

Tier	Varenummer	Nøglekarakteristik	Anbefalet anvendelse
Tidlig (Gen 1)	172‑5780, 188‑8739	Bredere overlap, blødere fjeder, ubelagt spole	C-9 før 2002, S/N under 5EK-3000
Midt (Gen 2)	217‑2570, 235‑2888	Hærdet spole, reduceret overlap	C-9 Tier 2, S/N 5EK-3001 til 7000
Sen (Gen 3)	235‑9649, 236‑0962	DLC-lignende belægning med lav friktion, optimeret fjederhastighed	C-9 Tier 3, S/N 5EK-7001+
Universal Reman	10R‑7224	Nitreret spole + opdaterede tætninger, overlapning 0,055 mm	Afløser alt ovenstående, kræver seneste ECM-flash

Kritisk bemærkning:De10R‑7224er den eneste direkte erstatning for hvert andet nummer på denne liste, men det er ikke en simpel "drop-in". Fordi dens overlapning og fjederhastighed adskiller sig fra tidligere enheder, skal ECM rekalibreres ved hjælp af funktionen "Injector Trim Learn" for at genkende den nye åbningskarakteristik. Undladelse af at gøre det vil forårsage en vedvarende "brændstoftrim" offset, ofte forvekslet med en defekt ICP-sensor.

I modsætning til solenoider, der svigter elektrisk, er skydeventilens slidmekanismer rent mekaniske og hydrauliske. Det mest almindelige erkant afrunding-den gradvise erosion af de skarpe måleområder på grund af kavitation fra højtryksolie, der passerer gennem de smalle porte. Denne erosion øger det effektive overlap (fordi landerne bliver mindre skarpe), hvilket bremser ventilens reaktion. En ny ventil med et overlap på 0,055 mm kan vise et effektivt overlap på 0,07 mm efter 5.000 timer, svarende til en forsinkelse på 0,25 ms. Denne forsinkelse er ikke mærkbar ved tomgang, men bliver fremtrædende under hurtige gasskift, hvilket giver en "laggy" accelerationsfornemmelse.

En anden subtil fiasko erspole galende-mikrosvejsning mellem spolen og boringen forårsaget af utilstrækkelig oliefilmtykkelse. Dette sker, når oliens viskositet falder til under 10 cSt (typisk ved temperaturer over 110 grader). Den gnidning øger friktionen, hvilket kræver højere pilottryk for at starte bevægelse. Dette viser sig som intermitterende fejltændingskoder (f.eks. 113-5), der kommer og går med motortemperaturen. Vores interne slidtest viser, at den nitrerede10R‑7224modstår gnidning op til 120 graders olietemperatur, hvorimod den ubelagte172‑5780begynder at galde ved 105 grader.

De følgende syv referencer er fuldt validerede forCAT C-9 skydeventil:

235‑9649 · 172‑5780 · 188‑8739 · 217‑2570 · 235‑2888 · 236‑0962 · 10R‑7224

Alle er afløst af10R‑7224renoveret standard, som leverer den hurtigste respons og bedste slidstyrke blandt serierne.

Q1: Hvordan kan jeg se, om min skydeventil sidder fast uden at fjerne den?
Udfør en "bump test" ved hjælp af diagnosticeringssoftware: beordr en 10% stigning i aktiveringstrykket, mens du overvåger den faktiske ICP. En sund glideventil bør vise et svar inden for 50 ms. Hvis trykket stiger langsomt (over 100 ms) eller overskrider, sidder spolen sandsynligvis fast. Lyt også efter et rytmisk "klump" i tomgang-dette indikerer, at ventilen åbner sent.

Q2: Er det acceptabelt at installere en brugt 235-9649 ventil fra en anden motor?
Vi fraråder det kraftigt. Skydeventiler udvikler et slidmønster, der er specifikt for boringen i det originale hus-spolen og boringen er matchede komponenter. Selvom varenumrene stemmer overens, kan udskiftning af en brugt spole ind i en anden boring ændre frigangen med op til 2 mikron, hvilket påvirker lækage og respons. Installer altid en ny eller renoveret ventil med en fabriksfremstillet boring.

Q3: Kan jeg udskifte kun én skydeventil på en C-9-motor, eller skal jeg gøre alle seks?
Mens ECM kan kompensere for mindre variationer, erstatter en enkelt ventil med et andet overlap (f.eks. blanding af en172‑5780med en10R‑7224) vil skabe en mærkbar cylinder-til-cylinder-ubalance, især ved tomgang. Vi anbefaler at erstatte alle seks med den samme revision-ideelt set10R‑7224-og udfører en fuld nulstilling af injektortrimningen.

Q4: Hvad sker der, hvis skydeventilens tætninger beskadiges under installationen?
Ventilen bruger to O-ringe til at adskille pilotolien fra returolien. Hvis den er beskadiget, vil du se øget returolieflow (synligt som en jævn strøm fra injektorens returledning). Dette fører til ustabilitet i skinnetryk og en vedvarende P0087-kode. Brug altid ægte Caterpillar O-ringe, og smør dem med ren olie før montering.

Spørgsmål 5: 236-0962-ventilen er meget svær at finde-kan jeg bruge en 10R-7224 i stedet?
Ja, den10R‑7224er den direkte afløser for236‑0962og alle andre numre. Du skal dog opdatere din ECM-kalibrering til den nyeste version, der understøtter det reducerede overlap. Ældre flashfiler har muligvis ikke trimbordet til 10R-7224, hvilket fører til en hård tomgang. Kontakt din forhandler for at få den korrekte kalibreringsfil.

Q6: Hvorfor betragtes 10R-7224 som "genfremstillet" i stedet for "ny"?
Caterpillar genfremstiller skydeventilen ved at bruge det originale hus (som er præcisionsboret) og installere en helt ny spole, fjeder og tætninger. Huset er nyudviklet til nøjagtige fabriksspecifikationer, så den endelige samling opfylder eller overgår den nye dels ydeevne. Denne proces anvender også nitreringsbehandlingen, som ikke var tilgængelig på de originale tidlige produktionsventiler.
