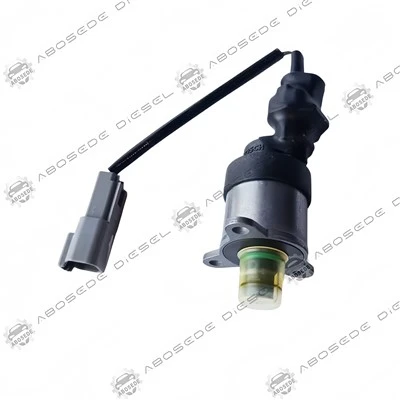

Bosch 0928400574 – Doseringsventilen, der bibeholder forstærkningsstabilitet på tværs af indløbstrykvariationer

I et common-railsystem er måleventilens flowforstærkning-ændringen i flowet for en given ændring i driftscyklus-en kritisk parameter. ECU'ens brændstofberegning antager en bestemt forstærkningsværdi, og hvis forstærkningen ændres, er den beregnede brændstofmængde forkert. Indløbstrykket til ventilen er ikke konstant-det varierer med løftepumpens effekt, brændstoffilterets tilstand og motorhastigheden. Disse variationer kan ændre forstærkningen og indføre en målefejl, som ECU'en ikke kan kompensere fuldt ud. 0928400574 er konstrueret med et forstærknings-stabiliseret design, der opretholder en ensartet flowforstærkning over hele indløbstrykområdet. Den måler ikke blot brændstof; den måler brændstof med en forudsigelig forstærkning, så ECU'ens brændstofberegning forbliver nøjagtig uanset udsving i indløbstrykket.

Strømningsforstærkningen for en måleventil er hældningen af ​​flow--versus-drifts--cykluskurven. Hvis forstærkningen er 1,0, ændrer en 1 % ændring i driftscyklus flowet med 1 %. Hvis forstærkningen ændres til 1,05, ændrer den samme 1 % afgiftsændring nu flowet med 1,05 %, og ECU'ens beregning er slukket med 5 %. ECU'ens feedforward-beregning -den primære metode til brændstofstyring- afhænger af, at forstærkningen er konstant. Feedback-sløjfen kan rette fejlen, men korrektionen er langsommere og mindre præcis end feedforward-beregningen. 0928400574 er designet således, at forstærkningen ikke ændres væsentligt med indløbstrykket, hvilket sikrer, at feedforward-beregningen forbliver nøjagtig, og feedback-sløjfen ikke overbelastes.

Forstærkningsstabiliteten opnås gennem en kombination af spolegeometri og portstørrelse. Spolen er bearbejdet med en specifik kontrolkant, der giver et konsistent forhold mellem spolebevægelse og flowareal. Indløbsportene er dimensioneret således, at trykfaldet over portene er lille sammenlignet med trykfaldet over målekanten-dette sikrer, at indløbstrykket ikke påvirker flowet væsentligt. Spolen styres også af en bøsning, der er bearbejdet til en specifik frigang-hvis frigangen er for stor, kan spolen vippe, hvilket ændrer det effektive flowområde og forstærkningen. 0574'erens spole-til-afstand fastholdes på 5 µm, og spolen er belagt med et tyndt{10} slidbestandigt lag, der bevarer frigangen over tid.

Den mest almindelige fejl relateret til opnåelse af stabilitet er slid på spolens kontrolkant. Efterhånden som kanten slides, ændres det effektive flowområde, og forstærkningen ændres. Det første symptom er ofte et tab af strøm ved høj belastning-eCU'ens beregning er slået fra, og feedbacksløjfen kan ikke rette fejlen hurtigt nok. Den ægte 0928400574 bruger en spole, der er hærdet og belagt, og spoleafstanden-til-bøsningen opretholdes af den slidbestandige belægning. Hvis belægningen slides igennem, øges frigangen, og forstærkningsstabiliteten kompromitteres. Den eneste løsning er at udskifte ventilen.

Installation af 0574 svarer til andre CP3-ventiler -rengør monteringsoverfladen, udskift O--ringen og reserveringen, tilspænd holdemøtrikken til 24 Nm ± 2 Nm. Der er dog et specifikt verifikationstrin:verificer indløbstrykket til ventilen i tomgang og ved nominel hastighed. Forstærkningsstabiliteten er kun effektiv, hvis indgangstrykket er inden for området 5-9 bar. Hvis trykket er under 5 bar, har ventilen muligvis ikke nok flowareal til at fylde stemplerne, og forstærkningen vil være anderledes. Hvis trykket er over 9 bar, kan ventilen være overtrykt, hvilket medfører et skift i forstærkningen. Brug en trykmåler forbundet til ventilens indløbsport for at kontrollere trykket - hvis det er uden for specifikationen, skal du adressere løftepumpen eller brændstoffilteret, før du fortsætter.

Q1: Hvordan kan jeg se, om min ventils forstærkningsstabilitet er kompromitteret uden at fjerne den?
→ Ved konstant motorhastighed og belastning skal du overvåge doseringsventilens driftscyklus og skinnetrykket. Hvis driftscyklussen ændres væsentligt (mere end 2 %) med en lille ændring i indløbstrykket (f.eks. når brændstoffilteret skiftes), kan forstærkningen være ustabil. En velfungerende 0574 vil vise en stabil driftscyklus.

Q2: Kan jeg bruge 0928400574 på en Duramax, der oprindeligt brugte 0656?
→ Ja, i de fleste CP3.2-applikationer. 0574 har den forstærkningsstabilitet, der er særlig værdifuld til drift med høj-belastning, og den er en direkte erstatning for 0656 i mange applikationer. Kontroller altid kompatibilitet med motorens kalibrering.

Q3: Hvorfor mister min motor effekt ved høje omdrejninger, men kører fint ved lave omdrejninger?
→ Dette er et klassisk symptom på forstærkningsustabilitet ved høj belastning-ECU'ens feedforward-beregning er slået fra, og feedbacksløjfen kan ikke rette fejlen hurtigt nok. 0574'erens forstærkningsstabilitet er designet til at forhindre dette.

Q4: Hvad er den mest almindelige årsag til forstærkningsustabilitet i denne ventil?
→ Slid på spolens styrekant. 0574 bruger en hærdet og belagt spole for at modstå dette slid, men hvis brændstoffet indeholder slibende partikler, kan sliddet fremskyndes. Regelmæssige skift af brændstoffilter er den mest effektive forebyggelse.

Q5: Jeg har udskiftet ventilen, men motoren har stadig et effekttab ved høj belastning-er ventilen defekt?
→ Kontroller indløbstrykket til ventilen-hvis trykket er under 5 bar ved nominel hastighed, kan forstærkningsstabiliteten ikke kompensere. Problemet er sandsynligvis løftepumpen eller et blokeret brændstoffilter, ikke ventilen.

Q6: Ændrer forstærkningsstabiliteten sig med brændstoftemperaturen?
→ Ja, lidt. Brændstoffets viskositet ændres med temperaturen, hvilket ændrer flowet gennem ventilen. 0574 er designet til at opretholde forstærkningsstabilitet over hele temperaturområdet, men en lille ændring er normal og kompenseres af ECU'ens tilpasning.
