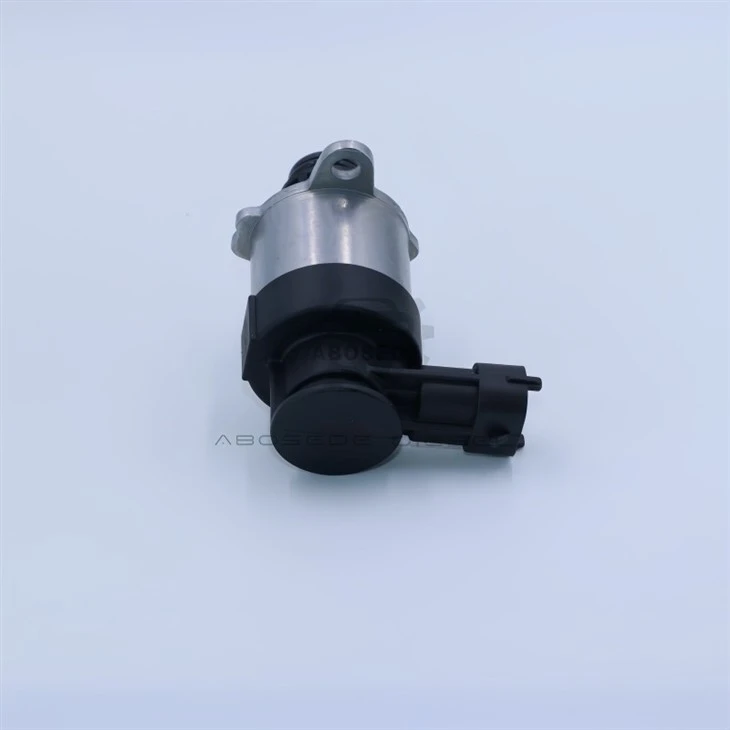

Bosch 0928400727 – Doseringsventilen med forudsigelig hysterese til stabil lukket-sløjfekontrol

I et lukket-sløjfekontrolsystem er forholdet mellem kommandosignalet og det fysiske svar aldrig perfekt lineært. Hver ventil udviser hysterese - forskellen mellem åbnings- og lukningsadfærd ved samme driftscyklus. Denne hysterese er ikke i sig selv et problem, men den bliver et, når den varierer uforudsigeligt. ECU'en kompenserer for hysterese gennem sine adaptive algoritmer, men kompensationen er afhængig af, at hysteresen er konsistent fra den ene cyklus til den næste. 0928400727 er konstrueret til at have en forudsigelig, stabil hysteresekarakteristik, der sikrer, at ECU'ens kompensation forbliver nøjagtig i hele ventilens levetid. Den forsøger ikke at eliminere hysterese - en fysisk umulighed -, men den sikrer, at hysteresen kan gentages, så ECU'en altid kan kompensere for det korrekt.

Hysterese i en doseringsventil opstår fra en kombination af faktorer: den magnetiske remanens af kernematerialet, friktionen mellem ankeret og dets føring og fjederens reaktion på kompression og frigivelse. Når ECU'en øger arbejdscyklussen, bevæger ankeret sig i én retning; når ECU'en reducerer driftscyklussen, vender ankeret tilbage. Armaturpositionen for en given driftscyklus er dog ikke identisk i begge retninger - friktionen og den magnetiske remanens skaber en lille offset. Denne offset er typisk 2-4 % af det samlede slag, og ECU'ens kalibrering inkluderer en hysteresekompensationstabel. Tabellen er kun effektiv, hvis hysteresen forbliver konsistent. Hvis hysteresen ændrer sig på grund af slid, forurening eller skift af magnetiske egenskaber, bliver kompensationen unøjagtig, og skinnetrykstyringen udvikler en lille, men vedvarende oscillation. 0928400727 er designet med et magnetisk kredsløb, der har en stabil remanenskarakteristik og en friktionsreducerende belægning, der opretholder en ensartet glidemodstand, hvilket sikrer, at hysteresen forbliver inden for ECU'ens kompensationsområde.

Kernematerialets magnetiske remanens er den resterende magnetisme, der er tilbage, efter at strømmen er slukket. Denne resterende magnetisme hjælper fjederen med at returnere ankeret, men hvis remanensen ændres med temperaturen eller med gentagne cyklusser, ændres hysteresen. 0928400727 bruger et kernemateriale med en remanens, der er stabil over hele temperaturområdet, og som ikke nedbrydes under cykling. Kernen er også udglødet efter bearbejdning for at aflaste de interne spændinger, der kan forårsage magnetiske egenskabsskift over tid. Disse to faktorer - det stabile materiale og den stress-aflastende proces - sikrer, at det magnetiske bidrag til hysterese er konstant, ikke en variabel, som ECU'en konstant skal gen-lære.

Friktionen mellem ankeret og dets guide er den anden kilde til hysteresevariation. Hvis friktionen ændres, ændres ankerets position ved en given driftscyklus i den ene retning, men ikke den anden, hvilket øger hystereseforskydningen. 0928400727 bruger en DLC-belagt armaturføring, der opretholder en ensartet friktionskoefficient over hele temperaturområdet. Styringen har også en lidt større frigang end ældre designs - 12 mikron versus 10 mikron -, hvilket reducerer chancen for friktionsvariationer forårsaget af termisk ekspansion eller forurening. Denne frigang er stadig stram nok til at opretholde ankerets radiale justering, men de ekstra 2 mikron giver en margin for de termiske og forureningsvariabler, der ellers ville forårsage friktionsændringer og hysteresedrift.

Det mest almindelige symptom på, at en ventil mister sin hysteresestabilitet, er ikke en fejlkode, men en subtil svingning i skinnetryksporet - en 5-10 bar krusning, der er synlig på livedata, men som ikke udløser en diagnostisk kode. ECU'ens PID-controller forsøger at korrigere oscillationen, men korrektionen er altid et skridt bagud, fordi hystereseændringen har ændret ventilens reaktion. Over tid kan oscillationen forårsage øget slid på trykregulatorventilen og en let stigning i brændstofforbruget. Den ægte 0928400727 modstår denne nedbrydning gennem den stabile magnetiske remanens og lavfriktionsbelægningen. Belægningen påføres i en vakuumaflejringsproces, der sikrer vedhæftning og tykkelseskonsistens, mens kernematerialet er udvalgt for dets stabile magnetiske egenskaber. Begge funktioner testes ved flere temperaturer under produktionen for at sikre, at hysteresen forbliver inden for specifikationerne.

Q1: Hvordan kan jeg se, om min ventils hysterese er steget uden laboratorieudstyr?
→ Overvåg skinnetrykket ved konstante 2.000 rpm med en stabil gashåndtagsposition. Hvis trykket viser en 5-10 bar oscillation, der ikke svarer til motorhastighedsharmoniske, er hysteresen sandsynligvis årsagen. En sund 0727 vil vise mindre end 3 bar krusning under de samme forhold.

Q2: Kan 0928400727 bruges i stedet for 0928400761?
→ Ja, i de fleste CP4.2-applikationer. 0727 er den senere generation med forbedret hysteresekontrol. Bekræft dog altid Bosch-nummeret på din eksisterende ventil, da nogle motorapplikationer har specifikke kalibreringer, der ikke kan udskiftes.

Q3: Hvorfor viser min ventil en anden ydeevne ved samme driftscyklus, når motoren er kold i forhold til varm?
→ Hysteresen ændrer sig lidt med temperaturen i enhver ventil. 0727 er designet til at minimere denne ændring, men ECU'en har stadig en temperatur-baseret kompensationstabel. Hvis hystereseændringen er større end forventet, kan ventilen være nedbrydende. 0727'erens stabile magnetiske remanens reducerer denne effekt.

Q4: Hvad er den mest almindelige årsag til hystereseændring i denne ventil?
→ Den mest almindelige årsag er en ændring i friktionskarakteristikken forårsaget af lak eller aflejringer på ankerføringen. Dette er mere almindeligt i køretøjer, der har uregelmæssige serviceintervaller, eller som bruger biodieselblandinger. Regelmæssige skift af brændstoffilter er den mest effektive forebyggelse.

Q5: Jeg har udskiftet ventilen, men ECU-tilpasningen ser ikke ud til at fjerne hystereseforskydningen - hvad skal jeg gøre?
→ Sørg for, at tilpasningsnulstillingen udføres i tomgang som specificeret. ECU'ens hystereseindlæring er hastigheds-afhængig -, hvis indlæringen udføres med en anden hastighed, er kompensationen ikke gyldig. Hvis nulstillingen udføres korrekt, og forskydningen fortsætter, skal du kontrollere skinnetryksensoren for drift, da en defekt sensor kan producere en oscillation, der ser ud til at være-relateret til hysterese.

Q6: Er hysteresekarakteristikken påvirket af ventilens orientering under installationen?
→ Nej. Ventilens magnetiske og mekaniske egenskaber er orienterings-uafhængige. Sørg dog for, at ventilen er installeret med det korrekte drejningsmoment - over-drejning kan deformere ventilhuset, ændre ankerafstanden og ændre hysteresen. Det korrekte drejningsmoment er 23 Nm ± 2 Nm.
