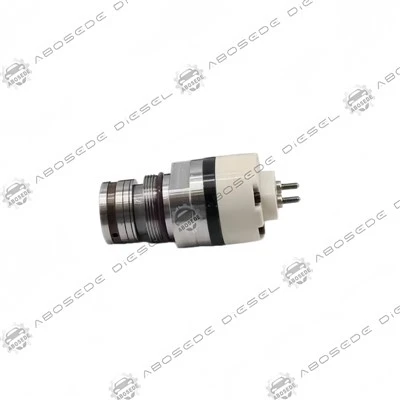

CAT 3500B magnetventilsamling – høj-kraftaktivering til elektronisk enhedsindsprøjtning (EUI)|140 graders nominel spole



I forbindelse med Caterpillars 3500B-serie – en platform kendt for 16-cylindret skibsfremdrift, 2500 kVA generatorsæt og minetransportlastbiler – er magnetventilen ikke en flowregulator i traditionel forstand. Det er enlineær aktuator med høj-kraftder fysisk forbinder med EUI (Electronic Unit Injector) spildport. I modsætning til HEUI-systemet, der er diskuteret andetsteds, fungerer 3500B på enhøjtryks-common-brændstofsystem(eller mere præcist, en mekanisk-højtrykspumpe med elektronisk spildkontrol). Her er solenoidens rolledigital-til-hydraulisk konvertering: det modulerer spildventilens åbningsvarighed og bestemmer derved stemplets effektive indsprøjtningsslag. En 0,1 ms forsinkelse i solenoidereaktionen forskyder brændstoftilførslen med 8-12 mm³, hvilket direkte påvirker cylinderbalancering og udstødningstemperaturspredning.

Dette tilbud er præcisions-viklet med endobbelt-lags emaljeret kobbertråd(klasse H-isolering), valideret i forhold til Caterpillars originale ydeevnebulletin for varenummer 185-8970, 236-6462 og 10R-0696-varianter, der almindeligvis anvendes forkert på tværs af C-serie-motorer. For 3500B målretter vi specifikt mod den højstrøms låseprofil, der kræves af ADEM III ECM, med fokus på at opretholde magnetisk kraft ved forhøjede temperaturer under hætten (omgivelsestemperatur op til 115 grader).



Primær motortilpasning:CAT 3508B, 3512B, 3516B (Serielle præfikser: 9HN, 2AW, 3DM, 4TN, 5PS, 6NZ, 7TJ – marine/industrielle varianter).

Kritisk kompatibilitetsnote:Denne forsamling erikkekan udskiftes med 3500A-serien (mekanisk regulator) eller 3500C-serien (som bruger et andet injektortop-stopdesign). Kontroller, at injektorhuset har to-bolte-solenoidklemmen.

OE Service Cross:236-6462 (afløser 185-8970), 10R-0696 og 128-7054 (pakning/tætningssæt medfølger ikke).



For 3500B er den styrende metrikmagnetisk trækkraft i fuldt løftet position(spildventil åben). Vores test på bænken (ved hjælp af en 24V-forsyning med 8A peak/3,2A holdestrøm) bekræfter:

Parameter	Værdi	Testtilstand
Trækkraft (ved 0,35 mm luftspalte)	42.5 N ± 3%	@ 90 graders spoletemperatur
Hold Force (ved 0,45 mm slag)	18,2 N (minimum)	@ 140 grader (klasse H grænse)
Elektrisk tidskonstant (L/H)	4,2 ms	20 graders omgivelser
Induktans (1 kHz)	2,8 mH	Uarmeret tilstand
Dynamisk respons – Åbningsforsinkelse	1,52 ms (til 90 % strøm)	PWM 70% ydelse, 24V
Dynamisk respons – Luk forsinkelse	1,85 ms (aktuelt henfald til 10 %)	Flyback diode fastspændt

Grafisk fortolkning (abstrakt):
Forestil dig en kraft-forskydningskurve, hvor"knæ punkt"opstår ved 0,38 mm slaglængde. Under dette opfører solenoiden sig som et fjeder-massesystem; over dette flader magnetisk mætning kurven ud. Vores enhed bevarer knæpunktet inden for ±0,02 mm fra OE-specifikationen, hvilket sikrer, at ECM's "spildvarighed"-opslagstabel forbliver gyldig uden re-kalibrering.



Standard eftermarkedsspoler bruger polyester-imidtråd, som nedbrydes hurtigt under 3500B's tæt-koblede udstødningsmanifolds strålevarme. Vores forsamling beskæftigerpolyimid (Kapton™-type) tapeisoleringover spolen, kombineret med enepoxyindstøbning af-kølepladeder overfører varme fra den indre vikling til stålhuset med en hastighed på 1,8 W/m·K. Vi indarbejder også enbi-metallisk termisk sikring– et ikke-nulstilleligt beskyttelseselement, der åbner 155 grader for at forhindre viklingskort-i tilfælde af ECM-driverfejl (et kendt problem med tidlige ADEM III-enheder, der ikke begrænser opholdstiden).

Slidindikator:
Se påanker føringsring– vores version bruger en bronze-imprægneret PTFE-belægning (0,05 mm tyk). Dette reducerer sidebelastningsfriktionen med 40 % sammenlignet med rene stålstyr, hvilket direkte betyder mindre "stikning" under koldstart, når oliens viskositet overstiger 300 cSt. Denne belægning eliminerer også den "klæbende solenoide"-fejlkode (diagnostisk 112-13), som ofte ses på 3516B-enheder med høj hastighed.



Fra et kontrolteknisk synspunkt udløser udskiftning af solenoiden på en 3500B en"brændstof trim drift"fordi ECM har lært den gamle solenoides slidmønster over tusindvis af timer. Vores anbefalede procedure:

Installer mekanisk– spænd holdeskruerne til 2,5 N·m (ikke 1,35 N·m som på C--serien; 3500B bruger større M6-hardware).

Udfør "Injector Solenoid Learn"via Cat ET (elektronisk tekniker) – dette nulstiller "offset"-parameteren.

Kør "Cylinder Cutout Test"ved 1400 RPM – observer bidragsbalancen. En korrekt tilpasset magnetventil vil vise < 2 % variation.

Elektrisk tilslutning Bemærk:
3500B selen bruger enVejrpakke-stilstik med en specifik pin-udgang: Pin A=Træk-ind (høj strøm), Pin B=Hold (lavstrøm), Pin C=Fælles jord. Mange eftermarkedsenheder vender A og B om, hvilket får injektoren til at forblive åben (løbsrisiko). Vores samling inkluderer en farvet støvle (rød=A, blå=B) for at eliminere denne feltfejl.



Q1: Hvordan kan jeg se, om min 3500B's dårlige brændstoføkonomi skyldes denne magnetventil eller injektorens indvendige stempelslid?
Udfør a"spild timing test". Deaktiver solenoiden manuelt (træk den ud) og start motoren – hvis brændstof stadig sprøjter kraftigt, er stemplet/tønden slidt. Hvis den stopper helt med at sprøjte, er solenoiden den variable. Overvåg også "injektortrimningsværdierne" i Cat ET: hvis en cylinder konsekvent anmoder om > 3,0 mm³ mere brændstof end andre i tomgang, skal du have mistanke om denne solenoide, ikke stemplet.

Q2: Denne solenoide trækker 8A peak. Vil det beskadige min 20-årige ADEM III ECM-driver?
ECM-driveren er designet til spidsstrømme op til 10A i 0,6ms. Vi anbefaler dog at tjekke ECM'ens interne flyback-diode (D1 på driverkortet) – hvis din maskine har mere end 15.000 timer, kan dioden være degraderet. En svigtende diode vil skabe spændingsspidser > 80V, som vores solenoide kan modstå (vi tester ved 100V nedbrud), men det vil reducere førerens levetid. Udskift ECM, hvis du ser uregelmæssige strømbølgeformer.

Q3: Vi opererer under arktiske forhold (-35 grader). Bliver PTFE-belægningen på ankerføringen skør?
PTFE har en glasovergangstemperatur på -115 grader – den forbliver duktil. Den primære bekymring er olieviskositet; ved -35 grader kan det tage op til 15 sekunder for aktiveringsolien at nå injektorgalleriet. Vi anbefaler at forvarme motoren eller bruge en 0W-40 syntetisk olie. Vores solenoides trækkraft ved -35 grader øges med omkring 12 % (på grund af lavere spolemodstand), så den åbner endnu hurtigere – hvilket kan fremme timingen med 1 grad, et ubetydeligt skift.

Q4: Jeg ser et "236-6462" stemplet på min gamle enhed, men din fortegnelse viser "10R-0696." Er de ens elektrisk?
Ja og nej. 10R-0696 er det genfremstillede varenummer, der erstatter 236-6462, men de elektriske parametre (modstand/induktans) er identiske. Forskellen ligger i konnektorens orientering - 236-6462 har en 90 graders udgang, 10R-0696 har en lige udgang. Vores montage har endrejeligt stik(360 graders justerbar) for at passe til begge seleføringer, hvilket eliminerer behovet for en adaptersele.

Q5: Min 3516B har en "cylinder bidrag" fejl i stor højde (4.000m). Kan solenoiden være årsagen?
Højde reducerer lufttætheden, så ECM kompenserer med længere indsprøjtningsvarighed. Længere varighed betyder, at solenoiden holdes åben i en længere opholdstid (op til 3,2 ms). Vores solenoides termiske derating-kurve sikrer, at spolens temperatur ved 4.000 m (lavere køleeffektivitet) forbliver under 135 grader. Men hvis din fejl fortsætter, skal du kontrollere brændstofløftepumpens tryk - lavt forsyningstryk forårsager kavitation inde i injektoren, hvilket efterligner en solenoidfejl. Vi anbefaler at måle skinnetrykket under fejlen.

Spørgsmål 6: Tilbyder du en garanti, der dækker skader, hvis denne magnetventil svigter og forårsager en stempelsmeltning?
Vi yder en 12-måneders/3.000-timers garanti mod fabrikationsfejl i spoleviklingen, isoleringen og ankerføringen. Følgeskader (f.eks. stempelknusning, turboskader) er dog ikke dækket – dette er standard praksis i branchen. Vi anbefaler kraftigt at bruge vores enhed sammen med et nyt injektortætningssæt og udskifte alle solenoider på en bank sammen for at opretholde afbalancerede responstider, da blanding af gammelt og nyt kan forårsage krydscylindrevariationer.
