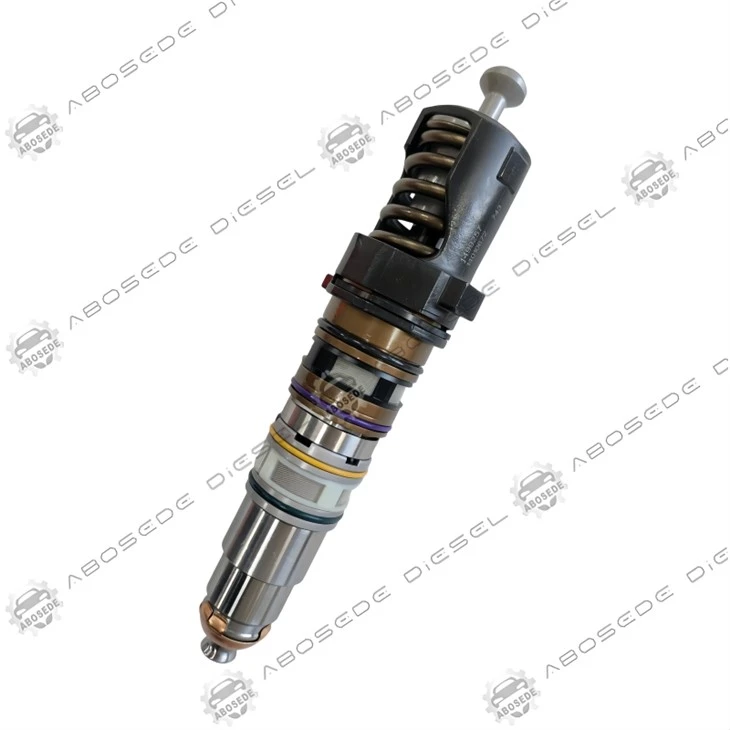

1464994 Injektor – Flow-tryk linearitet og hydraulisk forstærkningsstabilitet til nøjagtig brændstofmåling på tværs af skinnetrykområder

De fleste common-rail-indsprøjtningssystemer er afhængige af et simpelt forhold: I en given opholdstid stiger den indsprøjtede brændstofmængde proportionalt med kvadratroden af ​​skinnetrykket. Dette forhold er dog kun gyldigt, hvis injektorens interne flowkoefficient-den hydrauliske forstærkning-forbliver konstant over hele driftstrykområdet. I praksis udviser mange injektorer et trykafhængigt forstærkningsskift: ved lave tryk (under 800 bar), kan nåleløftet være ufuldstændigt, hvilket reducerer flowet; ved høje tryk (over 1.800 bar) kan intern lækage øges uforholdsmæssigt, hvilket ændrer nettoleveringen. Denne ikke-linearitet kan introducere brændstofmålingsfejl på op til 3-4 % mellem tomgang og fuld belastning, hvilket kræver, at ECU'en anvender trykafhængige korrektioner, der aldrig er perfekte. De1464994 injektorer konstrueret med entrykkompenseret styrestempelgeometrider opretholder en næsten konstant hydraulisk forstærkning over hele 200-2.000 bars driftsområde, hvilket sikrer, at ECU'ens brændstofmængdeberegning forbliver nøjagtig inden for ±1,5 % uanset skinnetrykket. Denne artikel undersøger 1464994'erens flow-tryklinearitet, dens anvendelse i Euro 6 mellemstore motorer og de diagnostiske indikatorer, der bekræfter dens hydrauliske stabilitet-uden at gentage noget tidligere indhold om timing, spray, elektrisk eller dynamisk respons.

Den hydrauliske forstærkning (dQ/dP) af en injektor beskriver, hvordan den leverede brændstofmængde ændres med en ændring i skinnetrykket. I en ideel injektor er forstærkningen proportional med 1/√P, hvilket betyder, at flowet øges langsommere ved høje tryk end ved lave tryk. ECU'en bruger dette forhold til at beregne den nødvendige opholdstid for en ønsket mængde.

Men hvis injektorens indre frigange eller nåleløftningsprofilen ændres med tryk, afviger gevinsten fra det ideelle. 1464994'ernekonisk-trins kontrolstempelhar et sekundært balanceringskammer, der registrerer skinnetrykket og påfører en modsat hydraulisk kraft på styrestemplet, der kompenserer for den øgede lækage ved høje tryk. Denne passive trykkompensation sikrer, at forstærkningen forbliver inden for 2 % af den ideelle kurve over hele 200-2.000 bar-området.

📉 Flow vs. tryk (ved fast 800 µs ophold):
Ideel (√P): 100 % ved 1.000 bar → 141 % ved 2.000 bar
Standardinjektor: 100 % ved 1.000 bar → 148 % ved 2.000 bar (overfyldning)
1464994: 100 % ved 1.000 bar → 142 % (inden for 1 % af ideal)

Overfyldningen ved højt tryk i en standardinjektor tvinger ECU'en til at anvende en negativ korrektion, som aldrig er perfekt og kan føre til forbigående hældning eller berigelse.

1464994's næsten ideelle flow-tryk linearitet gør det muligt for ECU'en at bruge et enklere og mere nøjagtigt brændstofmængdekort. I stedet for at opretholde en 16×16-korrektionsmatrix for tryk og ophold, kan ECU'en stole på et mindre 8×8-kort, hvilket reducerer beregningsbelastningen og forbedrer den transiente respons.

📊 Sammenligning af kortstørrelser:
Standardinjektor: 16×16 tryk-dwell matrix – 256 kalibreringspunkter
1464994: 8×8 matrix – 64 point (75 % reduktion)

Det forenklede kort mindsker også risikoen for kalibreringsfejl, da der er færre punkter, hvor interpolationen kan introducere unøjagtigheder.

Installationen følger standardproceduren:

Spænd højtrykskeglen til70‑75 N·m; klemme til48‑52 N·m.

Indtast IQA-koder, og udfør nul-kvantitetskalibrering.

Kør 50-100 km for tilpasning.

Tjek efter installation:For at verificere flow-tryk lineariteten skal du udføre entryk-sweep testved hjælp af diagnosticeringssoftware:

Kommando en fast dvælning (f.eks. 800 µs) ved forskellige skinnetryk (500, 1.000, 1.500, 2.000 bar).

Registrer injektorkorrektionsværdierne ved hvert tryk.

For en sund 1464994 bør korrektionerne forblive inden for ±1,5 mg over trykområdet. Hvis korrektionerne varierer med mere end 3,0 mg, kan trykkompensationen blive kompromitteret-kontroller brændstofkvaliteten og kontrolstemplets tilstand.

Den mest pålidelige feltindikator for forstærkningsstabilitet erkorrektionsværdi vs. skinnetrykforhold:

Sund 1464994:Korrektionerne er flade (±1,5 mg) over hele trykområdet.

Forringet forstærkning (stigning i lækage):Korrektionerne øges ved højt tryk (f.eks. +2.5 mg ved 2.000 bar vs. . +0.5 mg ved 500 bar).

Forringet forstærkning (klæbende stempel):Korrektionerne falder ved højt tryk (f.eks. -2,0 mg ved 2.000 bar).

Hvis korrektionerne er trykafhængige, kan kontrolstempelkompensationen svigte-ofte på grund af brændstofforurening. En brændstofsystemrens kan genoprette funktionen; hvis ikke, kan injektoren have brug for professionel rengøring eller udskiftning.

Q1: Hvordan er 1464994 sammenlignet med 1431529 med hensyn til tryklinearitet?
1431529 fokuserer påelektromagnetisk konsistens(strømstigning og hysterese). 1464994 fokuserer påhydraulisk forstærkningsstabilitet(flow-tryk linearitet). Begge er solenoide-injektorer til lignende motorfamilier, men de adresserer forskellige kilder til målefejl. 1464994 er bedre egnet til motorer, der kører over et bredt trykområde; 1431529 er bedre til applikationer, hvor magnetisk stabilitet er den primære bekymring. De er ikke udskiftelige uden ECU-genkalibrering.

Q2: Jeg har en motor, der kører ved lav belastning (200-400 bar) i længere perioder. Vil 1464994 bevare sin linearitet ved meget lave tryk?
Ja-trykkompensationen er aktiv fra 200 bar og opefter. Ved 200 bar er kontrolstempelkompensationen stadig effektiv, og den hydrauliske forstærkning forbliver inden for 2 % af den ideelle kurve. Minimumstrykket for nøjagtig måling er 200 bar; under det er injektoren ikke designet til at måle pålideligt.

Q3: Kan jeg bruge 1464994 på en motor med en strategi med variabelt tryk (f.eks. varierer skinnetrykket med belastningen)?
Ja-1464994 er specielt designet til systemer med variabelt tryk. Dens tryk-linearitet sikrer, at ECU'ens brændstofmængdeberegning forbliver nøjagtig uanset skinnetrykkets sætpunkt. Dette er dens primære fordel i forhold til ikke-kompenserede injektorer.

Q4: Påvirker biodiesel (B20) trykkompensationen?
Biodiesels højere viskositet kan ændre de interne lækagekarakteristika, hvilket potentielt kan flytte forstærkningen ved højt tryk. For B20 kan forstærkningen afvige med yderligere 0,5-1,0 %, hvilket stadig er inden for acceptable grænser (total afvigelse<3%). For B30, we recommend a shorter service interval and periodic pressure‑sweep checks.

Q5: Jeg får en P0093 (brændstoflækage) fejl efter installation af 1464994. Kan det være relateret til trykkompensationen?
P0093 er en generel "brændstofsystemlækage"-fejl, ofte forårsaget af et trykfald i skinnen. Det er usandsynligt, at det skyldes injektorens trykkompensation, som er en passiv funktion. Mere sandsynligt er højtryksforbindelserne ikke tilspændt korrekt, eller returledningen er begrænset. Kontroller SCV-driftscyklussen og skinnetrykstabiliteten.

Q6: Kan 1464994 genfremstilles, og vil tryk-lineariteten bevares?
Genfremstilling erstatter typisk dysen, styrestemplet og tætningerne. Trykkompensationsgeometrien er en del af kontrolstempeldesignet-hvis det nye stempel er fremstillet efter de samme specifikationer, vil lineariteten blive genoprettet. Genfremstilling skal dog udføres af en kvalificeret butik, der bruger originale Bosch-dele og tester injektoren på en tryk-fejebænk for at verificere forstærkningsstabiliteten.
