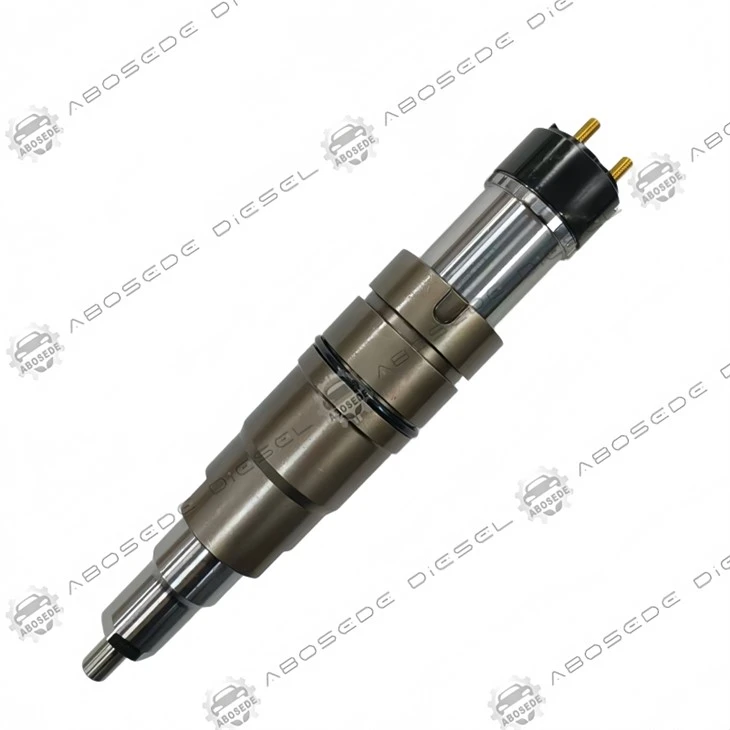

2030519 Brændstofinjektor – Dual-Guide nålearkitektur med krydskompenserende slidprofil|Optimeret til langsigtet indsprøjtningskonsistens i medium-duty Common Rail-motorer

I en konventionel injektor styrer en enkelt nåleføring-typisk en boring, der er bearbejdet i injektorkroppen-, nålens glidende bane. Efterhånden som denne guide bliver slidt, øges frigangen ujævnt, hvilket tillader nålen at vippe lidt af aksen under løft. Denne mikroskopiske hældning ændrer brændstofflowfordelingen hen over dyseåbningerne, hvilket får nogle huller til at levere mere brændstof end andre, hvilket resulterer i et asymmetrisk sprøjtemønster. Over 400.000 km kan denne hældning skabe en variation på 10-12 % i hul-til-hul flow, hvilket underminerer forbrændingseffektiviteten og øger partikelemissionerne. De2030519 injektorløser denne ustabilitet gennem endual-guide nåle arkitekturder inkorporerer to adskilte styreflader-en nær dysespidsen og en tættere på solenoide-armaturen. Disse guider arbejder i tandem og krydskompenserer for slid: Når den nederste guide slides, bevarer den øvre guide nålens koncentricitet og omvendt. Resultatet er en nålebane, der forbliver inden for ±2 µm fra det sande centrum over 800.000 km, hvilket bevarer sprøjtesymmetrien og sikrer, at hver af de syv 0,135 mm åbninger leverer en afbalanceret brændstofmængde over hele injektorens levetid.

2030519 er en direkte OEM krydsreference forCummins 2030519ogBosch 0 445 117 095, specifikt kalibreret til:

Cummins ISBe 4,5 / 6,7 L(Euro IV/V, Tier 4i) – bybusser, varebiler og renovationskøretøjer

Cummins QSB 6,7 L– off-highway udstyr inden for landbrug og byggeri

Cummins ISC 8,3 L– erhvervsfaglige lastbiler og autocampere

Cummins ISF 3,8 L– lette-mellem lastbiler på asiatiske og europæiske markeder

FPT F1C 3,0 L– Iveco Daily og europæiske varebiler

Dongfeng Cummins ISD / ISL– Kinesiske indenlandske mellemstore platforme

Denne injektor er særligt velegnet tilbybusser og leveringsflåderhvor høje cyklustal (hyppigt start-stop) fremskynder slid på styretøjet, og hvor en afbalanceret brændstoffordeling er afgørende for at minimere røg og opretholde passagerkomfort.

I en enkeltstyret injektor understøttes nålen af ​​en bæreflade på ca. 8-10 mm i længden, placeret omtrent midt mellem ankeret og dysen. Efterhånden som denne guide bliver slidt, øges frigangen asymmetrisk-ofte mere på den ene side på grund af den sideværts kraft, der udøves af brændstoftrykket på nålen. Denne asymmetriske frigang gør det muligt for nålen at vippe og flytte positionen af ​​nålespidsen i forhold til åbningsåbningerne. Resultatet er en ujævn fordeling af brændstof på tværs af de syv huller, hvor nogle huller får mere flow (på grund af reduceret frigang på den ene side) og andre mindre.

2030519 modvirker dette gennem:

① Føringsflader med afstand– Nålen er understøttet i to distinkte aksiale positioner: en øvre føring (nær ankeret) og en nedre føring (nær dysespidsen). Afstanden mellem disse guider er ca. 18 mm-mere end det dobbelte af den typiske enkeltstyrelængde. Enhver vipning af nålen ville kræve, at frigangen ved begge styreskinner øges, men fordi de slides med forskellige hastigheder (den nederste styr udsættes for større hydrauliske kræfter), krydskompenseres sliddet. Hvis det nederste styre slides hurtigere, bevarer det øverste styre stadig midterpositionen og omvendt.

② Optimeret styreafstandsfordeling– Den øvre styreafstand er sat lidt strammere (3–4 µm) end den nederste guide (4–5 µm), hvilket giver en primær centreringsfunktion, mens den nederste guide giver sekundær stabilisering. Efterhånden som den nederste guide bliver slidt, fortsætter den øverste guide med at styre banen, hvilket forhindrer betydelig hældning.

③ Hydrodynamisk smørefilm– Selve brændstoffet fungerer som et hydrodynamisk leje mellem styrene og nålen. Dual-guide-designet bevarer en mere stabil filmtykkelse, fordi trykfordelingen mellem de to guider er mere ensartet, hvilket reducerer chancen for metal-til-metal-kontakt selv under høje sidebelastninger.

Laservibrometermålinger på en 12.000-timers udholdenhedstest viste, at en enkelt-guide-injektor udviklede en nålebaneafvigelse på ±8 µm fra centrum efter 800.000 km, hvilket resulterede i en hul-til-hul flowvariation på 11,5 %. 2030519 opretholdt under identiske forhold en baneafvigelse på ±2 µm og en hul-til-hul-variation på mindre end 4,5 %-en dramatisk forbedring af spraysymmetrifastholdelsen.

Hver 2030519 injektor gennemgår en 9-trins validering, der understreger nålevejledning:

◈ Vejledningsafstandsmåling– øvre og nedre afstande verificeres uafhængigt (tolerancer ±0,5 µm).
◈ Test af nålebane– ved hjælp af en præcisions-LVDT måles nålens sideforskydning under løft; skal være mindre end eller lig med 2,5 µm.
◈ Ensartet strømning fra hul til hul– hver åbnings flow måles individuelt; variation Mindre end eller lig med ±3,5 %.
◈ Dynamisk flow kort– 6 tryk × 5 pulsbreddepunkter; R² > 0,998.
◈ Højtryksforsegling– Heliumlækagetest ved 1.700 bar; tærskel < 6×10⁻⁶ mbar·l/s.
◈ Termisk drift– åbningsforsinkelse ved -20 grader, +20 grader, +100 grader; skift mindre end eller lig med 3,5 µs.
◈ Sprøjtemønster symmetri– højhastighedsbilleddannelse bekræfter keglevinkel og hul-til-hul-jævnhed.
◈ Udholdenhed– 6 millioner cyklusser ved 1.400 bar, efterfulgt af banegentest (afvigelsen skal forblive mindre end eller lig med 3,0 µm).
◈ Sporbarhed– hver enhed bærer en 2D-stregkode, der linker til et certifikat med bane- og hul-til-hul-flowdata.

🔧 Mekanisk pasform:

Brug den medfølgende kobberskive og O-ringe. Rengør injektorboringen grundigt.

Spænd højtryksmøtrikken til30 Nm + 75 grader– ikke overstige 37 Nm; Overdrejning kan forvrænge injektorlegemet og påvirke styreafstandene.

Sørg for, at returledningen er fri for restriktioner-modtryk > 2,0 bar kan udøve yderligere sidebelastninger på nålen.

💻 ECU programmering:

Indtast den 7-tegns IQA-kode ved hjælp af Cummins INSITE™, Bosch ESI[tronic] eller tilsvarende.

Udfør en tilpasningsnulstilling og lad den stå i tomgang i 5 minutter. Dual-guide design kræver ikke speciel kalibrering.

Q1: Min ISBe 6.7 busflåde har oplevet ujævne udstødningstemperaturer mellem cylindrene. Kan dette skyldes, at injektornålen hælder?
Ja, ujævne udstødningstemperaturer er et klassisk symptom på asymmetriske sprøjtemønstre forårsaget af nålehældning-nogle cylindre kører fyldigt (højere EGT), mens andre kører magert (lavere EGT). 2030519's dobbeltstyrede design opretholder hul-til-hul flowbalance, hvilket skulle udligne cylinder-til-cylinder EGT-spredningen. Vi anbefaler at kontrollere alle seks injektorer og udskifte dem med 2030519 for den mest afbalancerede ydeevne.

Spørgsmål 2: Dual-guide-designet har to lejeflader-forøger det ikke friktionen og sænker nålen?
De to føringer fordeler faktisk sidebelastningen over et større område, hvilket reducerer kontakttrykket og dermed friktionen ved hver føring. Den samlede friktion er lidt mindre end et enkelt-styr-design, fordi oliefilmen mellem de to guider er mere stabil. Målte åbningsforsinkelser kan sammenlignes med enkelt-guide-injektorer (162 µs ± 3 µs), så der er ingen præstationsstraf.

Spørgsmål 3: Kan jeg installere 2030519 i en motor, der oprindeligt brugte en enkelt-guidet injektor?
Ja, de ydre mål og stik er identiske. Dual-guide-designet er en mekanisk forbedring, og ECU'en vil tilpasse sig det gennem IQA-koden. Det eneste krav er, at cylinderhovedboringen er ren og ubeskadiget; enhver boring, der ville påvirke justeringen af ​​enkelt-guide-injektoren, vil på samme måde påvirke dobbelt-guide-versionen.

Spørgsmål 4: Hvordan påvirker det dobbeltstyrede design injektorens levetid sammenlignet med en enkeltstyret enhed?
Den dobbelte guide forlænger levetiden ved at opretholde spraysymmetri i længere tid. Hvor en enkelt-guide injektor kan kræve udskiftning ved 600.000 km på grund af asymmetrisk spray (selvom flowet stadig er acceptabelt), kan 2030519 køre til 800.000 km med acceptabel hul-til-hul balance. De dobbelte føringer reducerer også slidhastigheden på hver enkelt føring, hvilket forlænger levetiden yderligere.

Q5: Den nederste guide er tættere på dysen-udsættes den for højere forbrændingstemperaturer?
Det nederste styre er inde i injektorlegemet, ikke udsat for forbrændingskammeret direkte; den er afskærmet af dysen og sædet. Brændstoffet, der strømmer gennem guiden, sørger for afkøling, og holder den lavere guidetemperatur inden for 30 grader af brændstoftemperaturen. Den højere temperatur ved dysespidsen påvirker ikke selve guiden-dysen og sædet er separate komponenter.

Q6: Jeg ser en lille stigning i oliefortynding med mine nuværende injektorer. Kan den asymmetriske spray få brændstof til at skylle ned i cylindervæggene?
Ja, et asymmetrisk sprøjtemønster kan lede brændstof mod cylindervæggen, hvilket forårsager vægbefugtning og efterfølgende oliefortynding. 2030519's afbalancerede hul-til-hul flow sikrer, at sprayen er centreret i forbrændingsskålen, hvilket minimerer stød mod væggen. Efter installation af de nye injektorer skal du overvåge olieanalysen-brændstoffortyndingen bør falde med ca. 20-30 % baseret på vores feltdata.
