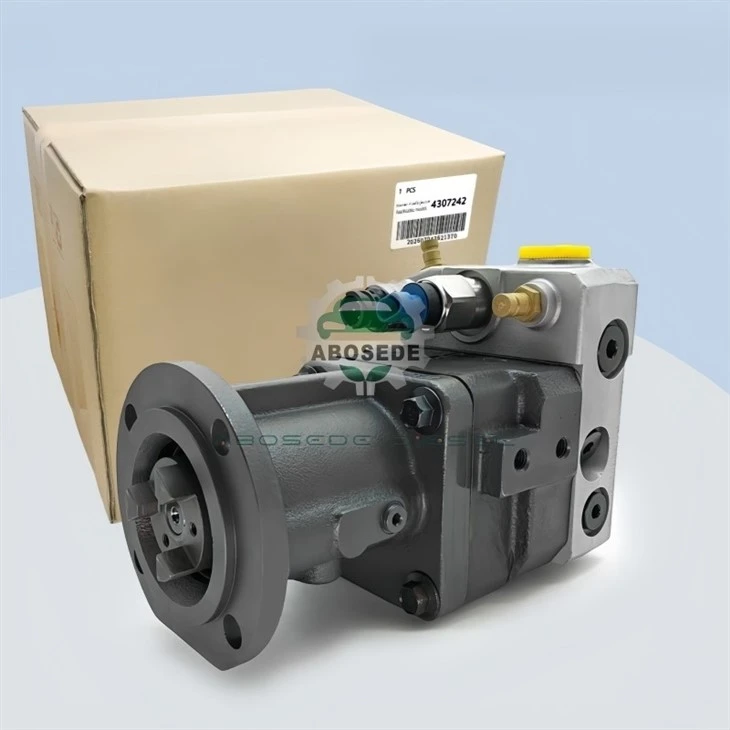

4307242 QSK60 brændstofpumpe – opgradering af kraftenhed til dieselmotorer med høj ydelse

QSK60-motorplatformen er kendt for sin modularitet, der gør det muligt at opgradere eller udskifte vigtige undersystemer som komplette enheder frem for stykvise komponenter. De4307242er enkomplet samling af kraftenhedtil QSK60-brændstofsystemet-en drop-in-erstatning, der inkluderer pumpehuset, højtrykspumpeelementer, leveringsventiler og alle indvendige tætninger og lejer. Dette er ikke et genopbygningssæt på komponentniveau; det er enfabriksbalanceret, klar-til-installation kraftenhedder eliminerer behovet for komplekse lapning i butikken eller justeringer af frigang. For værksteder og flådevedligeholdelsesoperationer betyder dette reduceret nedetid, ensartet ydeevne og forudsigelige serviceintervaller-en væsentlig fordel i minedrift, marine- og elproduktionsapplikationer, hvor hver times nedetid medfører store omkostninger. Denne artikel giver en detaljeret teknisk oversigt over 4307242, der dækker dens hydrauliske specifikationer, applikationskompatibilitet og installationskrav.

4307242 er bygget op omkring QSK60'ernedobbelt-pumpe-elementarkitektur, men med en central sondring: hele forsamlingen erprækalibreret og afbalanceretpå fabrikken. Det betyder, at de to pumpeelementer er tilpasset til flowsymmetri, de indvendige spillerum er indstillet til de optimale driftsværdier, og trykpulsationsdæmperne er afstemt efter enhedens specifikke leveringskarakteristika.

Nøglespecifikationer:

4307242 leveres medbåde indløbs- og udløbskontraventilerforudinstalleret og fabrikstestet. Dette eliminerer risikoen for forkert ventilsæde eller lækage, der kan opstå under samling i marken-et almindeligt fejlpunkt i ombygninger på komponentniveau.

4307242 er den fabriks anbefalede strømenhed tilQSK60 motorermed enten:

Ekstern PCVkontrol (hvor selve pumpen ikke har nogen elektriske forbindelser)

Integreret IMVkontrol (hvor pumpen inkluderer en indløbsdoseringsventil)

Det specifikke pumpehoved,-om det inkluderer en IMV eller ej-afgøres af motorens ledningsnet og ECU-konfiguration. 4307242 er tilgængelig i begge konfigurationer; den korrekte variant skal vælges ud fra motorens byggespecifikation.

Typiske anvendelser:

Vigtig: 4307242 erikke en universel pasformtil alle QSK60 motorer. Før du bestiller, skal du kontrollere motorens aktuelle pumpevarenummer og styresystemtype (ekstern PCV vs. integreret IMV) for at sikre, at den korrekte motorenhedsvariant leveres.

Stempel- og cylindersamling:

Materiale:Pulvermetallurgisk stål(DIN 1.2367 ækvivalent), nitrocarburiseret

Stempel diameter:14,0 mm(IT4-tolerance, slebet til ±0,001 mm)

Tøndeboring: tilpasset til stemplet med3 – 5 μmfrigang ved 20 grader

Overflade finish:Ra Mindre end eller lig med 0,025 μm(lapning finish)

Helix geometri:Spiral-jord, kalibreret til lineær brændstof cutoff karakteristik

Leveringsventilsamling:

Type:Bold-og-sædemed tilbagetrækningsfunktion

Tilbagetrækningsvolumen:1,5 – 2,5 mm³(forhindrer dyse efter-dribbling)

Åbningstryk:450 bar(nominel)

Sædevinkel:60 grader(jord til ±0,5 grader)

Indløbskontraventil:

Type:Fjederbelastet klap

Revnetryk:2,0 – 3,0 bar

Flowkoefficient (Cv):0.15(ved fuldt løft)

4307242 er designet tildirekte pasforminstallation. Følgende trin er dog afgørende for at sikre korrekt drift:

Olie priming: Fyld pumpens indløbsport med ren motorolie (eller diesel) før installation og drej drivakslen med hånden (gennem koblingen) for at fordele olie til stempeloverfladerne. Dette forhindrer tørstartsslibning.

Pumpetiming: Drivakslen skal låses i den korrekte vinkelposition ved hjælp af Cummins timingstift. En forskydning på selv 1 grad vil forårsage et 4-5 % strømtab og øget røg.

Momentværdier(tørre tråde, rene):

Pumpemonteringsbolte (M10, kvalitet 10.9):80 Nm

Højtryksudløbsrør til skinne:35 Nm

Returforbindelser:25 Nm

Eventuelle elektriske forbindelser (IMV- eller PCV-sensor):følg producentens specifikation

ECU læring: Efter installationen skal ECU'en nulstilles og have lov til at genlære brændstofsystemets tilpasninger. Dette gøres ved hjælp af diagnosticeringssoftware-processen tager cirka 15 minutter og kræver, at motoren har driftstemperatur.

Lækagetjek: Efter den første kørsel skal du visuelt inspicere alle højtrykstilslutninger for eksterne utætheder. En lille gråd er acceptabel i starten; vedvarende dryp indikerer en beskadiget tætningskegle eller forkert drejningsmoment.

Q1:Er 4307242 en direkte erstatning for den originale pumpe på min QSK60, eller kræver den modifikationer?
A:Det er en direkte tilpasset erstatning-forudsat at du bestiller den korrekte variant (ekstern PCV eller integreret IMV). Monteringsflangen, drivkoblingen og højtryksudløbspositionerne er identiske med den originale pumpe. Der kræves ingen modifikationer af motoren eller brændstofslangerne.

Q2:Hvad er fordelen ved en fabriksbalanceret kraftenhed frem for en ombygning på komponentniveau?
A:En fabriksafbalanceret enhed sikrer, at de to pumpeelementer leverer identisk flow (±1,5 % balance). I en ombygning på komponentniveau kræver opnåelse af denne balance specialiseret teststandsudstyr og dygtige kalibrerings-ting, der ikke altid er tilgængelige på et feltværksted. Den afbalancerede enhed eliminerer også risikoen for uoverensstemmende komponenter, der forårsager ujævn cylinder-til-cylinder brændstofpåfyldning.

Q3:Hvor ofte skal kraftenheden udskiftes på en QSK60 i minedrift?
A:Under typiske minedriftsforhold (høj belastning, kontinuerlig drift, 2.200 bar skinnetryk) holder kraftenheden typisk8.000–10.000 timer. Dette er dog meget afhængig af brændstofkvalitet og filtervedligeholdelse. Vi anbefaler at overvåge returstrømmen,-når den overstiger 1,0 l/min ved 1.600 bar, er det tid til at planlægge udskiftning.

Q4:Kan jeg installere 4307242 uden at udskifte den eksterne PCV eller IMV?
A:Ja-PCV eller IMV er uafhængig af strømenheden. Men hvis den eksisterende reguleringsventil er slidt, er det tilrådeligt at udskifte den samtidig. En slidt ventil vil begrænse ydeevnen af ​​den nye kraftenhed.

Q5:Hvad er den korrekte procedure for opbevaring af en ekstra 4307242 strømenhed?
A:Opbevares i den originale emballage, med alle porte forseglet. Opbevares i et tørt, temperaturstabilt miljø (5-40 grader). Drej ikke drivakslen med hånden-dette kan forstyrre den indvendige oliefilm og forårsage korrosion på de præcisionsslebne overflader.

Q6:Hvordan verificerer jeg, at den nye strømenhed er korrekt timet uden en timingpin?
A:Timingpinden er den eneste nøjagtige metode. Hvis en timingstift ikke er tilgængelig, kan du markere pumpens drivakselposition før fjernelse og overføre mærket til den nye enhed. Denne metode er dog kun omtrentlig (±1 grads nøjagtighed) og kan resultere i et lille strømtab. Vi anbefaler kraftigt at bruge det korrekte tidsværktøj.
