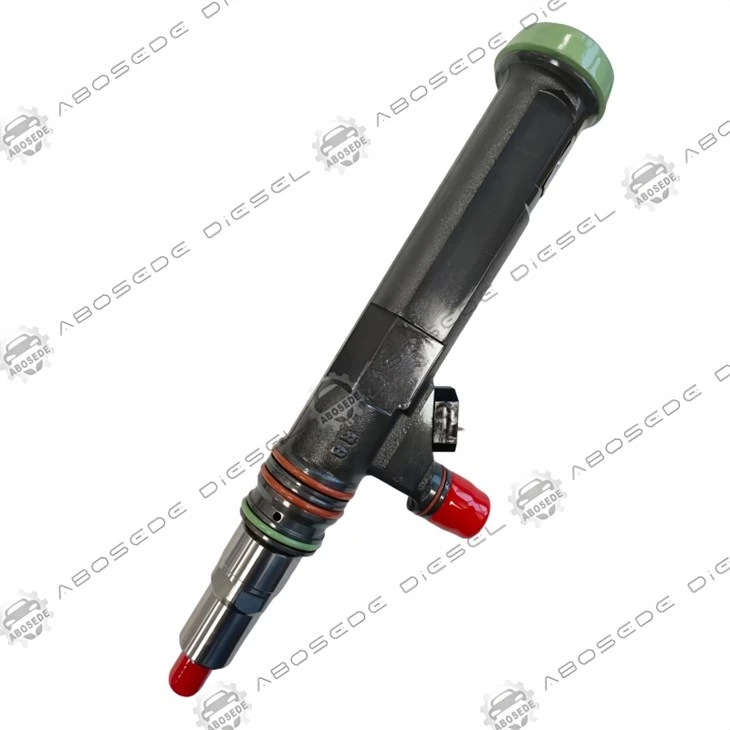

VTO-G209LV51 Low-Energy Solenoid Injector – Reduced Electrical load for High-Density ECU-konfigurationer

I moderne dieselmotorstyringssystemer deles ECU'ens drivertrin på tværs af flere injektorer, og den samlede elektriske belastning kan overstige 120 ampere under samtidig aktivering. Efterhånden som antallet af cylindere stiger, og injektionsstrategierne bliver mere komplekse, bliver den nuværende efterspørgsel på ECU'ens strømforsyning en begrænsende faktor. VTO-G209LV51 er en solenoide-aktiveret common rail-injektor konstrueret med enlavenergi spoleder reducerer den maksimale pull-in-strøm til 18,5 A-ca. 15 % lavere end industristandarden på 22 A-og samtidig opretholder en åbningsforsinkelse på kun 0,42 ms. Denne reduktion opnås gennem et magnetisk kredsløb med høj permeabilitet, der genererer større fluxtæthed pr. ampere, hvilket tillader injektoren at åbne afgørende med mindre elektrisk effekt. Til motorplatforme med tætte ECU-konfigurationer-hvor flere injektorer affyres hurtigt efter hinanden-afhjælper VTO-G209LV51 strømforsyningsbyrden, reducerer den termiske belastning på førertrinene og forlænger levetiden for motorstyringsenheden.

Den reducerede effekttab (6,2 W pr. injektor versus 7,5-8,0 W) sænker driftstemperaturen for magnetspolen og det omgivende ECU-drivertrin. I en 6-cylindret motor, der kører kontinuerligt ved 2.000 o/min, er den samlede varmebesparelse ca. 8-10 W-tilstrækkelig til at sænke førertrinstemperaturen med 5-8 grader i et typisk ECU-kabinet.

Målte termiske data (omgivelsestemperatur 25 grader, kontinuerlig drift):

Spoletemperaturstigning (holdefase): 28 grader (mod 36 grader for standard)

Maksimal spoletemperatur ved 50 grader omgivende: 118 grader (mod 131 grader)

Driver MOSFET temperaturstigning (6 injektorer): 42 grader (versus 52 grader)

Den lavere driftstemperatur reducerer også ældningshastigheden for spoleisoleringen-spolen er klassificeret til 170 grader kontinuerlig, og VTO-G209LV51 fungerer langt under denne margin, hvilket giver en forlænget elektrisk levetid.

VTO-G209LV51 bruger enkugle-og-sæde kontrolventilmed en let keramisk kugle (siliciumnitrid, 1,0 mm diameter), hvilket reducerer den masse, som solenoiden skal accelerere. Den lavere armaturmasse (2,8 gram) bidrager yderligere til det lave strømbehov.

Kontrolventil specifikationer:

Ventiltype: Kugle-og-sæde (keramisk kugle, hærdet sæde)

Kuglediameter: 1,0 mm

Ventilslag: 0,29 mm

Kontrolkammervolumen: 52 mm³

Udløbsåbning: 0,47 mm

Fyldningsåbning: 0,32 mm

Den keramiske kugle reducerer stødkræfterne under lukning, hvilket forlænger sædets levetid. 0,29 mm slaglængden er lidt kortere end standard (0,30-0,32 mm), hvilket reducerer den afstand, som ankeret skal tilbagelægge, og dermed den nødvendige strøm til en given åbningshastighed.

Komponent	Materiale / Behandling	Specifikation
Solenoid kerne	Kornorienteret siliciumjern (μᵣ=2,100)	1,8 T mætning, lav koercitivitet
Armatur	Rent jern (99,8%) + Ni‑P-belægning	2,8 g, 1,5 µm plettering
Nål	15CrNi6 karburiseret stål, nitreret	1.850 HV, kassedybde 0,18 mm
Sæde	Wolframcarbid (93 % WC + 7 % Co)	Lappet til Ra Mindre end eller lig med 0,04 µm
Kontrolbold	Siliciumnitrid (Si₃N4)	1,0 mm, 3,2 g/cm³
Legeme	4130 stål + zink-nikkelbelægning	20 µm belægning, 400 timers saltspray
Spoleisolering	PEEK (polyetheretherketon)	170 grader kontinuerlig, 190 graders top

Den kornorienterede kerne er nøglen til lavstrømsdesignet.

Klemme bolte:10 N·m initial + 90 graders rotation. Overdrejning forvrænger kroppen og kan øge det magnetiske luftgab, hvilket ophæver lavenergifordelen.

Højtryks union:35 ± 3 N·m med en ny ferrule.

Leak-off stik: 22 N·m.

Elektrisk stik:Rengør stifter, påfør dielektrisk fedt. Designet med lav strøm er mere følsomt over for kontaktmodstand-sørg for, at selen har < 0,2 Ω pr. ben.

Der kræves ingen trimkode på de fleste ECU'er-injektorens flowtolerance på ±2,5 % er inden for det adaptive område for Bosch EDC16/17, Denso HP3 og Delphi E3/E4 controllere.

Q1: Jeg har udskiftet alle seks injektorer med VTO-G209LV51, men ECU'en viser stadig den samme injektorstrøm som før. Hvorfor?
ECU-driveren udsender en kommanderet strøm-den måler ikke den faktiske strøm, som trækkes af injektoren. Strømmen bestemmes af injektorens modstand og induktans, ikke af ECU'ens kommando. Hvis du vil verificere reduktionen, skal du måle strømmen med et amperemeter på injektorens forsyningsledning. Den lavere strøm vil ikke blive afspejlet i de diagnostiske data.

Q2: Påvirker den lavere spidsstrøm åbningsforsinkelsen ved lave temperaturer?
Koldt brændstof øger viskositeten, hvilket forsinker reguleringsventilens reaktion. VTO-G209LV51's åbningsforsinkelse ved -20 grader er cirka 0,52 ms-0,10 ms langsommere end ved 20 grader. Dette svarer til standard injektorer. Designet med lav strøm går ikke på kompromis med koldstartydelsen, fordi den magnetiske kraft er tilstrækkelig selv ved den reducerede batterispænding, der er typisk for koldstart (22V).

Q3: Kan jeg bruge denne injektor i en motor, der oprindeligt brugte en injektor med højere flow (f.eks. 1.200 ml/min)?
Det kan du, men ECU'en skal omkalibreres til det lavere flow. Det lavere flow vil resultere i reduceret effekt, medmindre indsprøjtningens varighed forlænges. Hvis din motors ECU har adaptiv brændstoftrimning, kan den kompensere for en 10-12 % flowreduktion, men tilpasningen kan tage mange driftstimer. Vi anbefaler kun at bruge VTO-G209LV51 i motorer, der er specificeret til denne flowklasse, eller med en tilsvarende ECU-kortjustering.

Q4: Motoren har en lavspændingsfejl efter installation af disse injektorer-er det relateret?
Usandsynlig. Det reducerede strømtræk ville forbedre spændingsstabiliteten, ikke forværre den. Fejlen kan skyldes en svag generator eller et defekt batteri. Tjek dog ledningsmodstanden-hvis ledningsnettet har høj modstand, vil injektoren modtage mindre spænding, hvilket yderligere reducerer strømmen og potentielt forårsager fejltænding.

Q5: Denne injektor har en højere spolemodstand (0,75 Ω) end mine gamle injektorer (0,68 Ω). Er det et problem?
Nej, dette er designet-den højere modstand er det, der reducerer strømforbruget ved den samme spænding. Den lidt højere modstand øger L/R-tidskonstanten (den tid, det tager for strømmen at stige), men kernen med høj permeabilitet kompenserer og holder åbningsforsinkelsen inden for specifikationerne.

Q6: Returbrændstoffet fra denne injektor virker køligere end fra mine tidligere injektorer-hvorfor?
Den lavere lækage (mindre end eller lig med 8,8 % i forhold til . 9-11 % typisk) og den lavere elektriske effekttab bidrager begge til køligere returbrændstof. Temperaturforskellen er typisk 3-5 grader, hvilket er gavnligt for brændstofkøleren og den overordnede termiske styring af brændstofsystemet.
